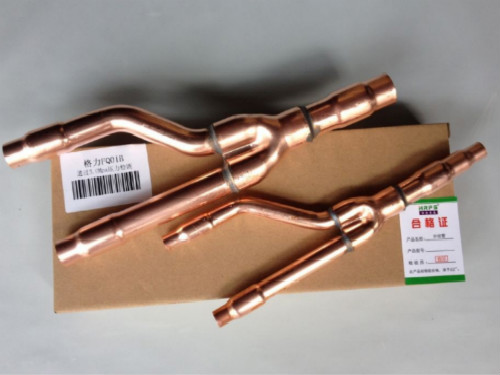

1、分歧管介紹與作用

　　分歧管，也就是中央空調空調分歧管，俗稱分支器（分歧器）。顧名思義就是為一頭輸入，但有多條輸出的管子。主要用在中央空調VRV系統的管道安裝中，其作用就是在中央空調多聯機安裝系統中，將管道中的制冷劑分流到室內機中，起到分流的作用。

　　分歧管連接主機和多個末端設備（蒸發器）的連接管，有氣管和液管之分。氣管口徑通常比液管要粗。分歧管的選型是根據每個分歧管后所連接的室內機的容量來確定的。

　　2、分歧管的要求

　　通常分歧管是用紫銅管加工焊接而成，對于分歧管的選擇、安裝工藝相當重要。如R410A冷媒 ，這種冷媒相對于傳統冷媒要環保，但是其壓力也比傳統冷媒要大，如果選擇不當，安裝后有可能出現泄露爆管。

　　分歧管的材質要求：

　　現應該采用R410A專用銅管，R410A銅管比普通銅管的抗壓能力強。

　　22.3以下的口徑用1mm厚銅管，31.8以下采用1.3mm銅管，35以上**好采用1.5mm銅管。

　　分歧管應該是焊口均勻、規則、光滑、無虛焊、無脫焊現象。

　　焊接安裝會留下大量氧化物，因此系統要進行充氮焊接，管壁干凈，內壁無黑點，無雜質。

　　3、分歧管的安裝

　　需要注意！分歧管不能用三通代替，連接方式也不能反向，安裝前先看一下銅管口徑尺寸和所需分歧管口徑尺寸是否一致。

　　分歧管有以下兩種布置方式：

　　水平安裝時，要求三個端口在同一水平面上，夾角不應＞15°；

　　豎直安裝時，可以向上或向下，需保證三個端口在同一個立面上，但不允許傾斜；

　　注意！分歧管支管方向必須一致，不然會導致冷媒分配不均影響設備制冷制熱效果。對于分歧管多路系統，每根管子都建議貼上標簽，使分支后的連接管和室內機對應，防止接錯。

　　分歧管位置的選擇：

　　相鄰兩個分歧管之間的直管段長度不小于500mm；

　　分歧管主管端口前的直管段不小于500mm；

　　分歧管支管到室內機部分直管段不小于500mm。

　　注意！直管段的距離充足與否對設備效果有很大的影響。

　　分歧管與分歧管之間的間距應該1000mm以上，否則容易引起冷媒偏流和冷媒流動噪音。

　　注意！分歧管焊接好以后還要對管路保壓檢漏，沒有檢漏之前不要對分歧管的焊口保溫。用氮氣保壓40kgf/cm2，24小時以后沒有泄露才能給分歧管管路保溫，保溫材料必須和管路保溫一致。

      4、分歧管案例與分析

　　案例：某多聯式中央空調制冷管路系統，有一只分歧管在使用1年后在彎管的根部出現裂紋，更換新的分歧管，正常使用1年后，更換后的分歧管又出現同一故障。我們對故障分歧管做了解剖分析，得出如下結論。供大家參考。

　　原因分析：這個分歧管安裝時因連接銅管變向時彎曲不充分，分歧管的彎管處于受力運行，時間長了導致分歧管發生蠕動斷裂。

　　受力分析

　　產品接管焊接處解剖圖

　　管路改變方向時，彎曲處應距分歧管的0.5m以上(以緩沖應力)。

　　如因安裝空間所限，必須在0.5m以內改變方向，應保證分歧管與管路連接時不受外力，同時，用活絡卡子將分歧管的兩個輸出管路適當收緊，以抵消可能產生的外力

　　5、分歧管的規格

　　分支管的進口和出口均是經過變徑的多節銅管組成，更增加了選型的靈活性。
